Для детектирования электрической дуги и прерывания цепи используется устройство дуговой защиты (УДЗ). Блок моментально отключает систему, что препятствует ее возгоранию и повреждению электрооборудования, промышленных станков, бытовой техники.
Сферы применения защитных компонентов электроцепи:
- промышленные предприятия, где возрастают риски возникновения электродуги: подстанции, химические, нефтеперерабатывающие и металлургические заводы;
- строительные объекты, где требуется защита сетей от перегрузки и возгорания при неправильной установке/эксплуатации инструментов и приборов;
- транспортные средства: спецтехника, ж/д, метрополитен;
- жилые, коммерческие, промышленные, складские здания.
Преимущества шкафов дуговой защиты:
- повышают безопасность электрической системы объекта;
- препятствуют повреждению/возгоранию электроцепи;
- сокращают время простоя оборудования;
- повышают энергоэффективность, снижают затраты на ремонт.
Сравнение УДЗ
Но какой блок дуговой защиты выбрать, чтобы обеспечить стабильную безопасность системы? Рассмотрим несколько популярных моделей УДЗ, которые эффективно защищают разные объекты: от промышленных станков до железнодорожных составов и жилых многоквартирных домов.

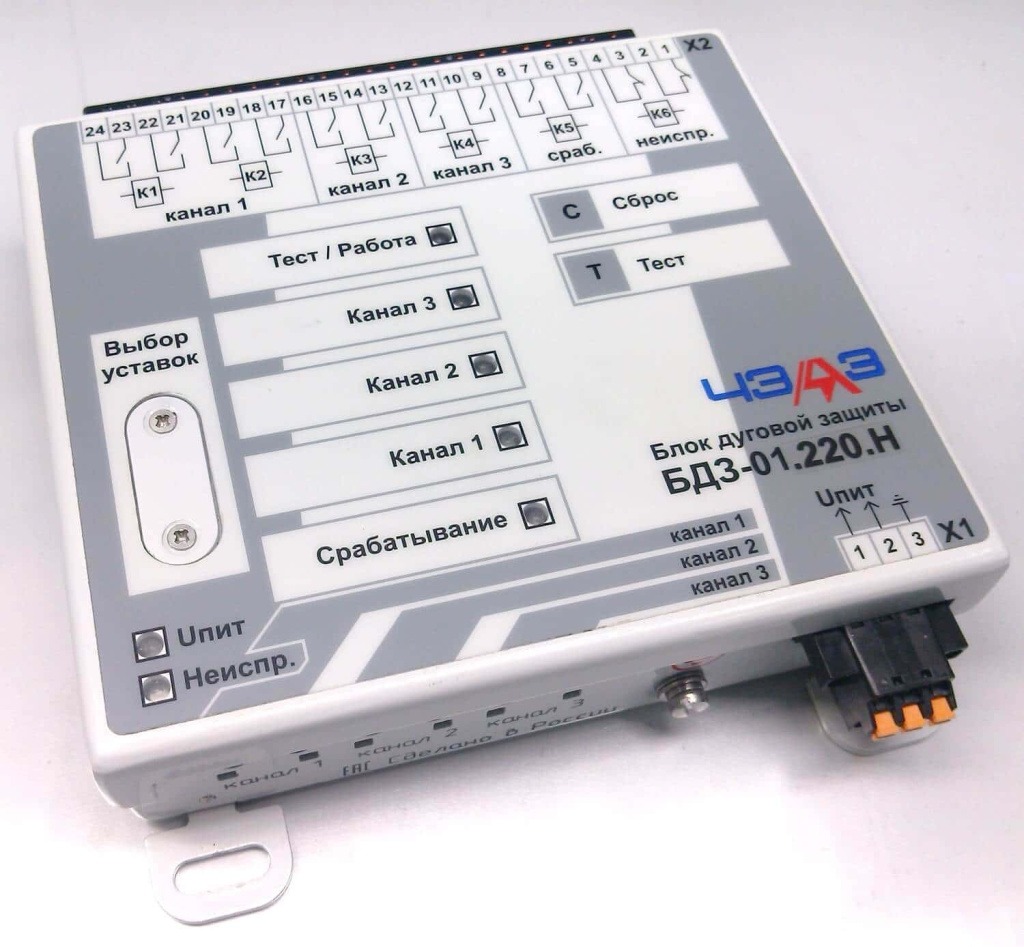

БДЗ-01 «Чебоксарский электроаппаратный завод»
Прибор предназначен для обеспечения безопасности КРУН, КСО, КРУ подстанций и электростанций. Устройство моментально фиксирует короткое замыкание в системе, которое сопровождается появлением открытой электродуги.
Преимущества УДЗ БДЗ-01
- расширенную гарантию — до 15 лет;
- время срабатывания — менее 1 мс;
- сектор дугового контроля на 360 градусов;
- систему внутренней самодиагностики датчиков;
- поддержку опции вывода из эксплуатации датчиков электродуги, которые не используются;
- функцию защиты от случайного/ложного срабатывания.
Прибор работает в температурном диапазоне от –40 до +55 градусов.
На что обратить внимание: блок не подходит для эксплуатации во взрывоопасной среде, в условиях с высокой концентрацией абразивов и пыли в воздухе, а также химически активных газообразных веществ, осадков, которые воздействуют на изоляционные материалы и металлы, приводят к их разрушению.

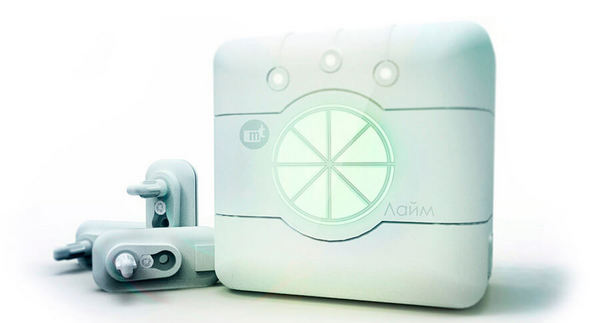

Дуговая защита «ЛАЙМ» НПП «Микропроцессорные технологии»
Оптическое УДЗ «ЛАЙМ» — защитный блок нового поколения, который обнаруживает открытую электродугу за 0,7–0,9 мс. Обнаружитель устанавливают в шкафах распредустройств КРУ, КСО, КРУН.
Преимущества дуговой защиты Лайм
- возможность эксплуатации в экстремальных условиях климата;
- поддержку опции аварийной сигнализации и выборочного отключения поврежденных участков системы;
- защиту от случайного срабатывания;
- самодиагностику;
- сохранение функционирования после отключения электропитания — от 3 с;
- защиту от импульсных помех;
- простой монтаж.
На что обратить внимание: сложность обслуживания, а также высокая стоимость прибора за счет установки микроконтроллера ARM Cortex.

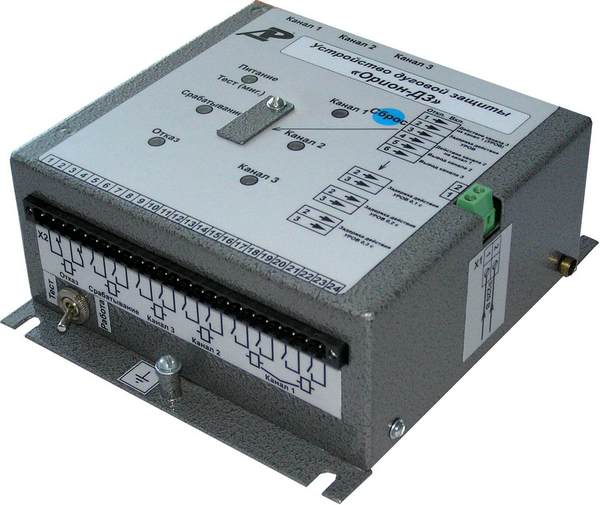

Орион-ДЗ и Орион-ЗДЗ АО «РАДИУС Автоматика»
Блоки дуговой защиты оснащены волоконно-оптическими датчиками, которые быстро срабатывают на появление светового излучения разряда — открытую электродугу.
Преимущества УДЗ Орион
- нечувствительность к источникам света кроме электрической дуги;
- наличие защиты от случайного срабатывания;
- высокая чувствительность датчиков;
- возможность установки в одной ячейке до трех датчиков;
- наличие разъема RJ-45 для подключения к сети Ethernet.
Прибор формирует GOOSE-сообщения не более чем за 0,5 мс.
На что обратить внимание: для срабатывания выходного реле может понадобиться до 10 мс. В зависимости от модели вес прибора составляет от 1 до 3 кг.
Защитные блоки ПРОЭЛ-МИНИ, ОВОД-Л, ОВОД-МД НПП «ПРОЭЛ»
Устройства электродуговой защиты устанавливаются на подстанциях и электрических станциях промышленных предприятий, объектов, связанных с энергообеспечением. Для обнаружения дуги в приборах применяются волоконно-оптические датчики.
Преимущества устройства дуговой защиты ОВОД
- ПРОЭЛ-МИНИ: компактные размеры, не требуется регулярное обслуживание, возможность подключения до 4 датчиков ВОД, безаварийная эксплуатация в течение 25 лет, высокое быстродействие, эффективная защита от случайного включения;
- ОВОД-Л: блочная структура, устойчивость к возникновению помех, на одну шину может подключаться более 120 блоков УДЗ;
- ОВОД-МД: непрерывный мониторинг состояния датчиков, надежная защита вводного выключателя, поддержка функционирования даже при загрязнении линз ВОД.
На что обратить внимание: время срабатывания выходного реле — от 9 до 25 мс. Не все конфигурации приборов подходят для эксплуатации в средах с высокой концентрацией в воздухе химических газов, абразивных взвесей.

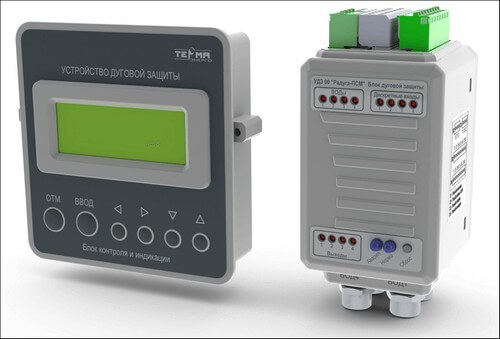

УДЗ 00 «Радуга-ПСМ» УХЛ3.1 и УДЗ 00 20 «Радуга-ПСМ» УХЛ3.1 ООО «Терма-Энерго»
Блоки оснащены полимерными волоконно-оптическими датчиками, которые моментально срабатывают на появление дуги, а также обеспечивают выборочную защиту системы.
Преимущества УДЗ радуга
- диапазон рабочей температуры от –40 до +55 градусов;
- наличие удобного ЖК-дисплея;
- компактные размеры;
- наличие светодиодной индикации;
- быстродействие — прибор моментально отключает защищаемую ячейку.
Что учитывать при покупке: угол обзора ВОД не превышает 180 градусов.

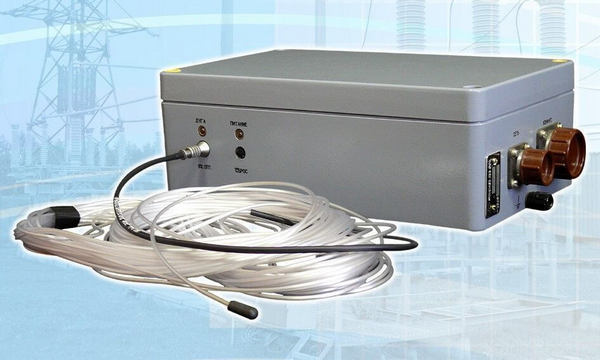

Защитный блок ФВИП производства ФГУП «ВНИИА»
Прибор обеспечивает защиту подстанций и электрических станций, отличается надежной работой на протяжении всего срока эксплуатации.
Преимущества УДЗ ФВИП
- гарантия производителя — до 12 лет;
- отсутствие чувствительности к естественным и искусственным источникам света при их включении/отключении;
- стойкость к резким перепадам напряжения электропитания;
- поддержка опции дистанционного контроля питания и состояния предохранителей.
Что учитывать при покупке: время срабатывания устройства может составить до 26 мс, вес блока питания и сигнализации — до 8 кг.

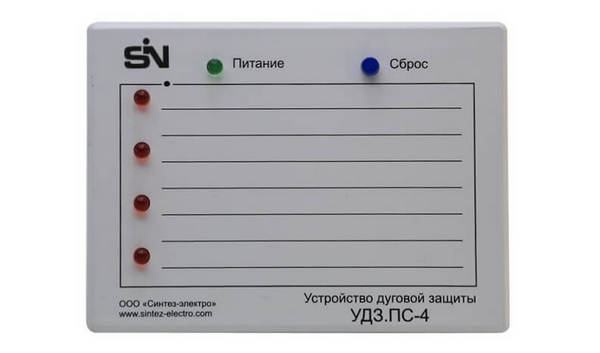

УДЗ ПС-4 производства ООО «Синтез-электро»
Прибор надежно защищает КРУ от действий электрической дуги. Система моментально срабатывает при появлении электродуги. Датчики позволяют определить дуговые вспышки сразу в нескольких зонах. Оборудование устанавливается в системах защитной автоматики подстанций и электростанций.
Преимущества устройства дуговой защиты ПС-4
- высокое качество изоляционных материалов;
- компактные размеры;
- герметичные датчики;
- стойкость к ложному срабатыванию, воздействию электромагнитных волн;
- фиксация световой вспышки при повышении порога на время более 5 мс; (чтобы исключить ложное срабатывание);
- простое техническое обслуживание;
- наличие световой индикации работы;
- возможность выбрать конфигурацию блока, рассчитанную на 2, 3 и 4 датчика.(датчики идут в комплекте с прибором по умолчанию 3 шт.);
- имеется возможность тестирования целостности оптического канала при использовании датчика ДО-2;
- при пропадании питания блока работоспособность сохраняется в течении 500 мс.
Что учитывать при покупке УДЗ ПС-4
- длина кабеля связи не может превышать 20 метров;
- устройство не используется во взрывоопасных средах.
Окончательный выбор УДЗ зависит от назначения объекта, климатических условий, а также агрессивности среды, где будет применяться защитный блок. Поэтому перед покупкой оборудования необходимо изучить его технические характеристики, пороговые значения, учитывать особенности места установки.
Специалисты всегда предоставят актуальную информацию об электротехническом оборудовании, особенностях его эксплуатации, настройках и техобслуживании.
